KRAFTWERKSAUSRÜSTUNG

Elektrotechnische Ausrüstung für Kleinkraftwerke

Aufgabengebiet:

Erstellung der technischen Einreichunterlagen für die Elektrizitätsrechtliche Bau- und Betriebsbewilligung von Kleinwasserkraftwerken. Wir planen und liefern die elektrotechnische Ausrüstung für Teilbereiche bis zur kompletten Anlage. Planung, Berechnung, Bau, Errichtung, Montage, Prüfung, Inbetriebnahme, Wartung und Instandsetzung von elektrischen Anlagen Projektierung und Lieferung von elektrotechnischer Ausrüstung, Programmierung von SPS – Steuerungen (SIMATIC S5 und S7 bzw. VIPA) Visualisierungen (ProTool, WinCC flex und SCADA-System WinCC). Jahrzehntelange Erfahrung durch Projektierung und Inbetriebnahme von mehr als 100 Maschinensätze und Mitarbeit bei mehr als 150 Kraftwerken.

Aufbau:

Wir verwenden für die elektrotechnische Ausrüstung nur hochwertige Industriegeräte. Für jedes verwendete Gerät gibt es mindestens einen alternativen Lieferanten. Soweit wie es sinnvoll möglich ist, werden die Funktionen in der SPS realisiert (z.B. Turbinenregler, Pegelregler, cos-phi Regelung, Schutzfunktionen etc.). Als Melde-, Anzeige- und Bediengerät wird ein Touchpanel für alle Hand- und Automatikfunktionen verwendet (ausgenommen Not-Halt).

Generator:

Im Bedarfsfall liefern wir den passenden Synchron- oder Asynchrongenerator.

Turbine:

Wir liefern die elektrotechnische Ausrüstung unabhängig vom Typ und Lieferanten der Turbine. Im Bedarfsfall liefern wir die passende Turbine.

Wasserfassung:

Wir liefern die elektrotechnische Ausrüstung unabhängig vom Typ und Lieferanten des Stahlwasserbaus.

Revitalisierung:

Wir ersetzen je nach Erfordernis nur Teilbereiche wie Steuerung, Niederspannung, Batterieanlage oder die komplette elektrotechnische Kraftwerksausrüstung. Wir modernisieren den mechanischen Turbinenregler mit einer neuen Hydraulik und elektronischer Steuerung.

Zum Beispiel Neuanlage:

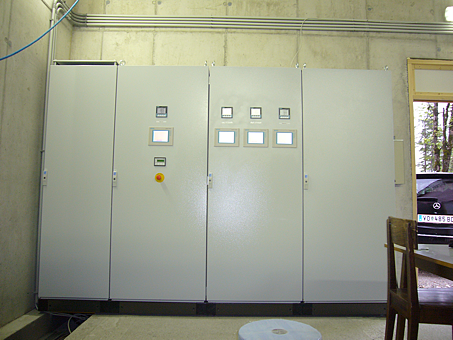

KKW - Am Ramsaubach

Komplette elektrotechnische Ausrüstung bis zur Niederspannungsklemme vom Netztransformator

KKW - Schmidhiasl

Komplette elektrotechnische Ausrüstung bis zur EVU-Messung

Zum Beispiel: Revitalisierungen von Steuerungen:

Schrankansicht vor und nach Umbau

KKW - Packerbach

Austausch der kompletten Steuerung und Batterieanlage

-> Hier geht's zur Bildergalerie mit weiteren Referenzen. <-

Referenzen

Jahr		Umfang
2014	KKW-Freiner Bach / EPL 530 kW	Elektrotechnischer Bericht
2014	KKW- Möderbrugg / EPL 510 kW	Softwareprogrammerstellung (S7) inkl. HMI (WinCC Flexible) für Zusatzkomponenten zu einem Roboter im Bereich Strangguss (Stahlwerk)
2014	KKW-Steirer / EPL 3,2 kW	Umbau von Inselbetrieb auf Netzparallelbetrieb
2014	KKW-Eichermühle / EPL 216 kW	Niederspannungshauptverteilung und Umschaltautomatik für Direktleitung
2014	KKW-Schönbergbach Pick-Herk / 490 kW	Steuerung für die Restwasserabgabe mit Datenarchivierung und Fernbedienung
2014	KKW-Marienmühle / 220 kW	Softwareerweiterung für den Übergang in Inselbetrieb zur unterbrechungsfreihen Versorgung des Rechenzentrums bei AVL
2014	KKW-Gössgraben II / 520 kW	Elektrotechnischer Bericht
2014	KKW-Luggauerbach / 1099 kW	Elektrotechnischer Bericht
2014	KKW-Pachern / 287 kW	Elektrotechnischer Bericht
2014	KKW-Frankenfels / 54 +38 +11+8 kW	Turbinen, Generatoren und komplette elektro- und steuerungstechnische Ausrüstung
2014	KKW-Taurach / 350 kW	Revitalisierung der elektrotechnischen Ausrüstung
2014	KW1 Großwilfersdorf / 450 kW	Revitalisierung der elektrotechnischen Ausrüstung
2014	KKW-Gössgraben II / 520 kW	komplette elektrotechnische Ausrüstung
2014	KKW-Wirtsalmbach II / 32 kW	Asynchrongenerator und komplette elektro- und steuerungstechnische Ausrüstung
2013	KKW-Eichermühle / 216 kW	Elektrotechnischer Bericht
2013	KKW-Zauchenbach / 700 kW	Elektrotechnischer Bericht
2013	KKW-Timmersdorf / 400 kW	Steuerungsaustausch von B&R auf S7 mit Visualisierung und Fernbedienung; Software und Inbetriebnahme
2013	KKW2 Schlachermühle / 350 kW	Steuerungserweiterung um den Turbinenregler (ehemals Köchendorfer)
2013	KKW-Urslau Maria Alm / 907 kW	Elektrotechnische Projektleitung; Software und Inbetriebnahme
2013	KW-Hallstatt / 4286 kW	Elektrotechnische Projektleitung; Software und Inbetriebnahme
2013	KKW-Gössgraben I / 603 kW	Elektrotechnischer Bericht
2013	KKW-Lainsachbach / 623 kW	Elektrotechnischer Bericht
2013	KKW-Ramsaubach / 100 kW+65 kW	Revitalisierung Steuerungsaustausch von S5 auf S7 mit Visualisierung und Fernbedienung
2013	KKW-Mayrhofbach / 696 kW	Elektrotechnischer Bericht
2013	KKW-Taurach / 2094 kW	Elektrotechnischer Bericht
2013	KKW-Übelbach / 360 kW	Elektrotechnischer Bericht
2013	KKW-Stanz / 25 kW	Revitalisierung Elektrotechnische und Steuerungstechnische Ausrüstung mit Visualisierung und Fernbedienung
2013	KKW-Wirtsalmbach / 199 kW	komplette elektrotechnische Ausrüstung
2012 - 2013	KKW-Ulmertalmühle / 75 kW	komplette elektrotechnische Ausrüstung
2012 - 2013	KKW-Karl Lackner am Schönbergbach / 170 kW	komplette elektrotechnische Ausrüstung
2012	BHKW-Großwilfersdorf / 145 kW	Revitalisierung Elektrotechnische und Steuerungstechnische Ausrüstung
2012	KKW-Erzherzog Johann Hütte / 18 kW	Revitalisierung Elektrotechnische Ausrüstung (Inselanlage)
2012	KKW-Falkenstein / 90 kW	Visualisierung, Datenaufzeichnung und Fernwartung
2012	KKW-Pöls I / 1550 kW	Umbau Cos-Phi Reglung für Smard Grid Regelung und Anbindung an Fernsteuerstelle von Zentrale Pernegg
2012	KKW-Pöls II / 1060 kW	Umbau Cos-Phi Reglung für Smard Grid Regelung und Anbindung an Fernsteuerstelle von Zentrale Pernegg
2012	KKW-Schönbergbach Pick-Herk / 490 kW	Elektrotechnischer Bericht
2012	KKW-Urslau Maria Alm / 907 kW	Elektrotechnischer Bericht
2012	KKW-Rosegg / 220 kW+150 kW	Elektrotechnischer Bericht
2012	KKW-Freindorfermühle / 160 kW	Autarke Wehrsteuerung
2011	KKW-Gosslitzbach / 1,5 MW	Frequenzumrichter für Wehranlage
2011	KKW-Raffler / 3 kW	komplette elektrotechnische und maschinelle Ausrüstung
2011	KKW-am Mühlgang / 120 kW	Prinzipielle Darstellung der geplanten Energieversorgung
2011	KKW-Niederösterreich / 250 kW+40kW	Elektrotechnischer Bericht
2011	KKW-Arthur von Schmidhaus / 16 kW	Revitalisierung Elektrotechnische und Steuerungstechnische Ausrüstung (Inselanlage)
2011	KKW-Flattnitz / 12 kW	komplette elektrotechnische und maschinelle Ausrüstung (Inselanlage)
2011	KKW Kaljani - Cemernica (BIH) / 550kW +2x 600kW	Elektrotechnischer Bericht
2011	KKW-Reithab / 22 kW	Revitalisierung Maschinelle, Elektrotechnische und Steuerungstechnische Ausrüstung mit Umbau auf Netzparalellbetrieb
2011	KKW-Hallstatt / 4,1 MW	Erstellung Elektrotechnisches Einreichprojekt
2011	KKW-Hungerauerbach / 16 kW	Revitalisierung Maschinelle, Elektrotechnische und Steuerungstechnische Ausrüstung mit Umbau auf Netzparalellbetrieb
2011	KKW-Flattnitz Bestandsanlage / 5 kW	Revitalisierung Elektrotechnische und Steuerungstechnische Ausrüstung (Inselanlage)
2010	KKW-Tragöss-Katharein / 800kW	Erstellung Elektrotechnisches Einreichprojekt
2010	KKW-Wieser / 22 kW+11 kW	Erneuerung und Erweiterung der Elektrotechnischen Ausrüstung
2010	KKW-Marienmühle / 220 kW	Software mit Turbinenreglerfunktion bis hin zur Visualisierung
2010	KKW-Wienerstraße / 85 kW+85 kW	Software mit Turbinenreglerfunktion bis hin zur Visualisierung
2010	KKW-Säge / 35 kW	Erneuerung Spannungsregler bei Generator
2010	KKW-Arthur von Schmidhaus / 16 kW	Erneuerung Spannungsregler bei Generator (Inselanlage)
2010	KKW-Schöder / 200 kW+120 kW	Visualisierung, Datenaufzeichnung und Fernwartung
2010	KKW-Schöder / 200 kW+120 kW	Nachrüstung für automatische mengenmäßige Restwasserabgabe
2009	KKW-Packerbach / 170 kW	Erneuerung Kraftwerkssteuerung inklusive Visualisierung, Datenaufzeichnung und Fernwartung
2009	KKW-Am Ramsaubach / 110 kW +75 kW +45 kW	komplette elektro- und steuerungstechnische Ausrüstung
2009	KKW-Schalkmühle / 70 kW + 25 kW	Neuinbetriebnahme nach Generatortausch
2008	KKW2 Schlachermühle / 350 kW	Erneuerung Kraftwerkssteuerung inklusive Visualisierung, Datenaufzeichnung und Fernwartung
2008	KW-Akköy I (Türkei) / 3x 45 MW	Elektrotechnische Montageleitung
2008	KW-Bistrica/Sarande (Albanien) / 8 MW	Montage Freileitung mit integriertem Lichtwellenleiter und Spleißarbeiten
2008	KKW1 Großwilfersdorf / 450 kW	Austausch Batterieanlage
2008	KKW-Schmidhiasl / 8 kW	komplette elektrotechnische Ausrüstung
2007	KKW-Freindorfermühle / 160 kW	Erneuerung Netzeinspeisung mit automatischen Übergang in Inselbetrieb und Rücksynchronisierung
2007	KKW-Ramsaubach / 100 kW + 65 kW	Umbau Synchronisierung (von Siemens "Techno" auf Messumformer und Synchronisiergerät)
2007	KKW-Schalkmühle / 70 kW + 25 kW	Umbau Synchronisierung (von Siemens "Techno" auf Messumformer und Synchronisiergerät)
2006	KKW2 Schlachermühle / 350 kW	Austausch Batterieanlage
2006 - dato		Diverse Regieeinsätze bei Kleinkraftwerken
